Hệ thống hàn Laser liên tục

Hệ thống hàn laser liên tục được lắp ráp với nguồn laser sợi quang, được sử dụng để hàn các sản phẩm kim loại có yêu cầu cao và kết quả tốt

Gửi yêu cầu

Giơi thiệu sản phẩm

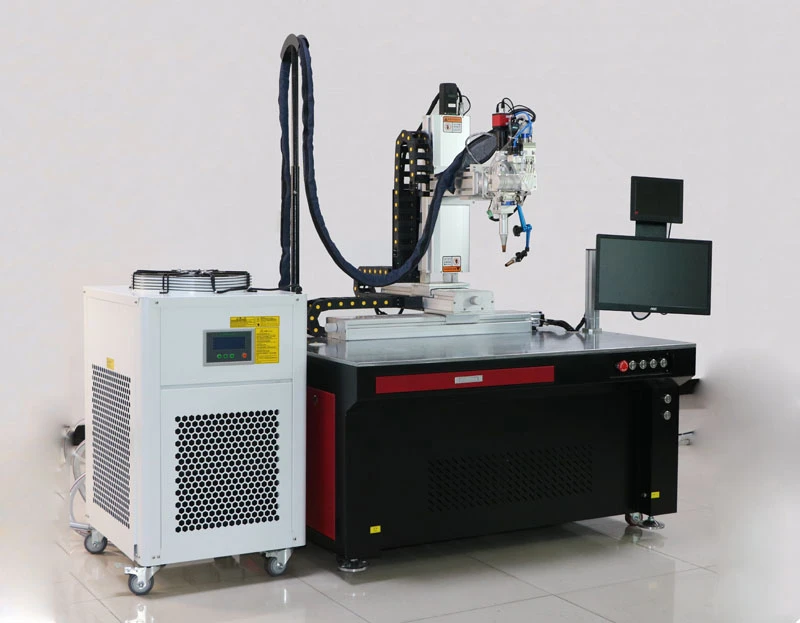

Hệ thống hàn laser liên tục

Mô tả sản phẩm

Chúng tôi rất vui mừng được giới thiệu Hệ thống hàn Laser liên tục tiên tiến nhất của mình, một công nghệ tiên tiến được thiết kế để cung cấp các giải pháp hàn hiệu quả, chính xác và chất lượng cao cho nhiều loại vật liệu và ứng dụng. Hệ thống tiên tiến này rất phù hợp cho các ngành công nghiệp như ô tô, hàng không vũ trụ, điện tử, y tế, v.v.

Các tính năng chính

Tốc độ hàn cao

Vận hành tốc độ cao, cho phép bạn nhanh chóng nung chảy vật liệu và đạt được hiệu quả sản xuất mà không làm giảm chất lượng hoặc độ chính xác của mối hàn.

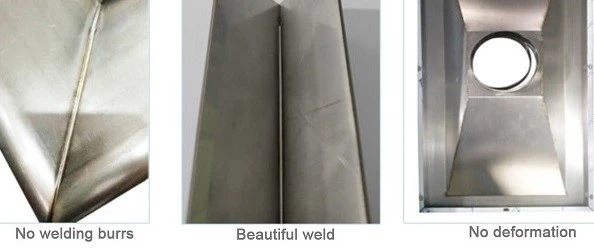

Độ chính xác và chất lượng

Vùng ảnh hưởng nhiệt tối thiểu (HAZ) và độ biến dạng nhiệt thấp trong phôi, mang lại mối hàn chính xác, sạch sẽ và độ bền cao.

Khả năng tương thích vật liệu đa năng

Thép không gỉ, nhôm, đồng và thậm chí một số loại nhựa. Tính linh hoạt này làm cho nó phù hợp với nhiều ngành công nghiệp và ứng dụng khác nhau.

Bảo trì tối thiểu và tuổi thọ

Ít phải bảo trì và các bộ phận được thiết kế để đảm bảo độ bền. Chi phí tối thiểu, giúp kéo dài tuổi thọ của hệ thống, mang lại hiệu suất ổn định và đáng tin cậy.

Tự động hóa và tích hợp

Hệ thống có thể dễ dàng tích hợp vào dây chuyền sản xuất và tương thích với các loại quy trình tự động hóa khác nhau.

Giao diện thân thiện với người dùng

Phần mềm dễ sử dụng và giao diện người dùng trực quan cho phép người vận hành nhập các thông số hàn, quản lý hồ sơ và theo dõi quá trình hàn.

Thông số kỹ thuật của hệ thống hàn laser liên tục

Mẫu thiết bị	DSLW-1000W-GXLX	DSLW-1500W-GXLX	DSLW-2000W-GXLX
Loại laze	laser sợi quang
Bước sóng laser	1080nm ± 5nm
Chế độ thể thao	Liên tục/điều chế
Điều chỉnh tần số	1000HZ
Phạm vi lấy nét	150-250mm Tùy chọn
Đường kính lõi sợi	50-100ừm
Chiều dài sợi	10m
Phương pháp quang phổ	Quang phổ năng lượng chính xác hoặc quang phổ thời gian tốc độ cao
Chế độ ánh sáng	QCW/PWM/CW
Hệ thống nhắm và định vị	đèn đỏ
Đầu súng hàn	WXS-ND15
Công suất định mức	3,5KW	4.8KW	7.5KW
Công suất làm mát của máy làm lạnh	1.5P
Phương pháp làm mát làm mát bằng nước nhiệt độ môi trường xung quanh	20 độ -40 độ
Điện áp	220V ±5V 50Hz/40A
Kích thước/Trọng lượng tịnh	Máy tính chủ: 600×1200×1200mm	243kg
	Máy làm lạnh: 550 ×550 ×850mm	80Kg

Sản phẩm Ứng dụng

Sản xuất và sửa chữa ô tô

Quá trình đúc, quá trình sơn, quá trình lắp ráp và quá trình kiểm tra.

Linh kiện hàng không vũ trụ

Cánh tuabin, bộ phận kết cấu, tấm máy bay

Sản xuất điện tử

Bảng mạch, đầu nối, vỏ

Sản xuất thiết bị y tế

Dụng cụ phẫu thuật, cấy ghép, chân tay giả.

Gia công và chế tạo kim loại nói chung

Tấm kim loại lắp ráp, hệ thống đường ống, dụng cụ

Công nghiệp vệ sinh

Van, ống nối, hộp giảm tốc, khớp nối ống nước, công nghiệp pin: bộ pin, điện cực pin lithium,

Ngành công nghiệp gọng kính

Thép không gỉ, hợp kim titan và các vật liệu khác để làm khóa kính, hàn chính xác khung bên ngoài và các vị trí khác,

công nghiệp phần cứng

Ấm đun nước, cốc nước, cánh quạt, bát inox, diode, hợp kim nhôm, cảm biến, tay nắm cửa, kệ, pin điện thoại di động, v.v.

tại sao chọn chúng tôi?

Trải nghiệm hiệu suất mạnh mẽ và độ chính xác của Hệ thống hàn Laser liên tục của chúng tôi và biến đổi quy trình sản xuất và sản xuất của bạn.

Xin đừng ngần ngại liên hệ với chúng tôi nếu bạn có bất kỳ thắc mắc nào, cần thêm thông tin hoặc muốn lên lịch trình diễn. Nâng cao hoạt động hàn của bạn và đạt được kết quả vượt trội với Hệ thống hàn Laser liên tục tiên tiến của chúng tôi.

giải pháp một cửa

đội ngũ chuyên nghiệp

chất lượng cao

Các tính năng kỹ thuật chính và hiệu suất

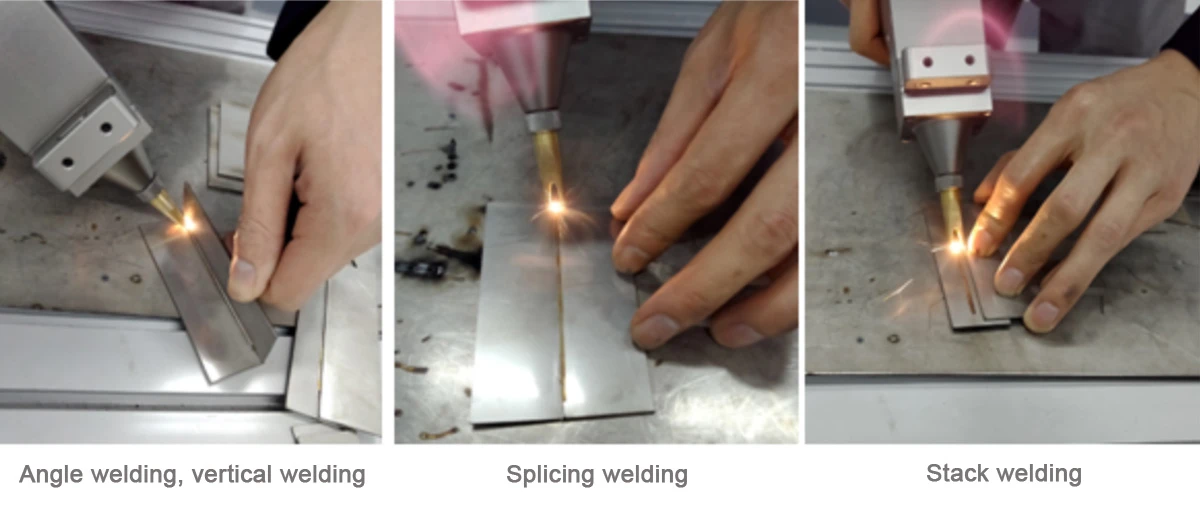

1. Hệ thống điều khiển là hệ thống điều khiển bốn trục chuyên nghiệp được thiết kế riêng cho hàn laser. Nó có khả năng điều khiển PC mạnh mẽ và dễ lập trình, gỡ lỗi và bảo trì. Nó có thể hoàn thành hàn điểm tự động hoặc bán tự động, hàn đối đầu, hàn khâu và hàn kín. Hàn các đường thẳng phẳng, cung tròn và các quỹ đạo tùy ý;

2. Hệ thống vận hành đơn giản và đáng tin cậy, dễ điều khiển, vận hành đơn giản, dễ học, dễ hiểu và dễ sử dụng cho người dùng;

3. Được trang bị bàn làm việc tự động trục 3-, bàn làm việc siêu lớn, mô-đun động cơ trục kép XY nền tảng, trục Z sử dụng động cơ phanh tắt nguồn và có thể được trang bị trục quay khi cần thiết. Đối với các sản phẩm ba chiều có hình dạng đặc biệt, nó có thể thực hiện hàn laser 3D, tốc độ nhanh, tuổi thọ cao, độ chính xác cao.

4. Các thiết bị cố định dụng cụ tự động tùy chỉnh có thể được kết hợp với dây chuyền lắp ráp, cảm biến quang điện, thiết bị cố định khí nén và các kết hợp khác để xử lý hoàn toàn tự động nhằm đạt được sản xuất hàng loạt sản phẩm.

5. Nó có thể thực hiện phân tách thời gian hoặc phân tách năng lượng, phù hợp cho các ứng dụng trong các trường hợp xử lý khác nhau, ứng dụng xử lý nhiều trạm và có thể được sử dụng rộng rãi trong hàn laser như hàn điểm, hàn liên tục và các ngành công nghiệp xử lý linh hoạt.

6. Hỗ trợ đầu ra cáp quang đa kênh để nâng cao hiệu quả hàn, tiết kiệm chi phí thiết bị và giảm không gian chiếm dụng. Bạn có thể chọn nhiều sợi quang để phát ra ánh sáng kịp thời hoặc phát ra ánh sáng cùng lúc tùy theo nhu cầu hoặc bất kỳ sự kết hợp nào của cả hai để có thể thực hiện được. Xử lý đồng thời nhiều chùm tia và xử lý nhiều trạm cung cấp các điều kiện để hàn chính xác hơn;

7. Sau khi tia laser đi qua sợi quang, điểm trở nên đồng đều và ổn định hơn, giúp cải thiện chất lượng của mối hàn. Sau khi chùm tia laser được tập trung, có thể thu được một điểm nhỏ, mật độ năng lượng cao và có thể định vị chính xác. Nó có thể được áp dụng để hàn lắp ráp các phôi gia công siêu nhỏ và nhỏ trong sản xuất tự động hàng loạt.

8. Cấu tạo và nguyên lý hoạt động của từng bộ phận

công nghệ chủ chốt của sản phẩm

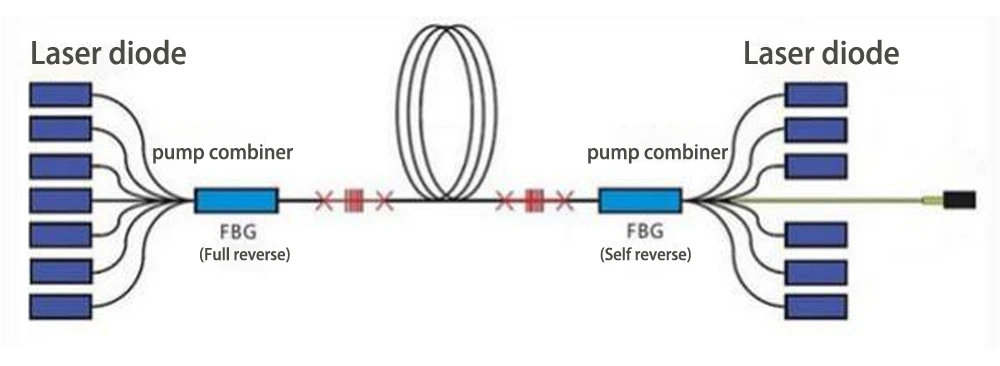

fiber laser source

Nguồn Laser liên tục sợi quang

1)Nguồn laser sợi quang chủ yếu bao gồm nguồn bơm, bộ ghép, sợi pha tạp đất hiếm, khoang cộng hưởng và các thành phần khác.

Nguồn bơm bao gồm một hoặc nhiều mảng diode laser công suất cao. Ánh sáng bơm do nó phát ra được ghép vào sợi pha tạp đất hiếm làm môi trường khuếch đại thông qua cấu trúc bơm đặc biệt và các photon ở bước sóng bơm được hấp thụ bởi môi trường sợi pha tạp.

2) Công cụ

Để vệ sinh đầu nối cáp quang, bạn cần vệ sinh các thiết bị sau:

Một. Găng tay cao su không bột hoặc bao ngón tay

b. Vải lau sợi quang không có xơ và tăm bông

c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)

Khí nén (không dầu, không nước)

d. kính hiển vi

5. Nguồn sáng (đèn pin hoặc đèn báo điện thoại di động)

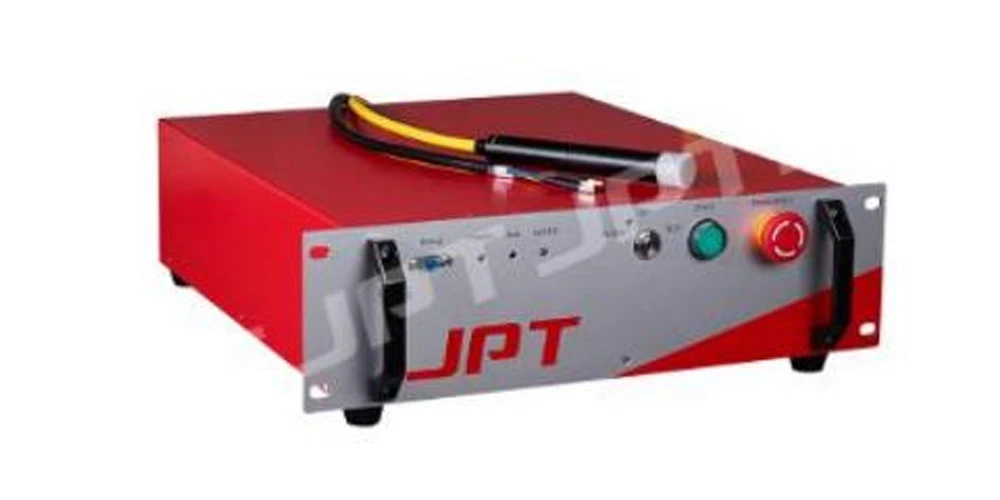

CW laser source

đầu hàn QBH

Hộp điều khiển laser độc đáo còn có ba chế độ phát sáng: QCW (gần như liên tục),PWM(xung) và CW (liên tục).

Bề mặt kết nối hợp nhất hơn và có vẻ ngoài mịn màng hơn.

Ống kính bảo vệ loại ngăn kéo để thay thế nhanh chóng và dễ dàng.

Đối với các ống 4 6% và đầu vào và đầu ra nước, cần đảm bảo gương lấy nét bên trong thân súng đảm bảo nhiệt độ nhất định để hiệu ứng hàn ổn định hơn.

Vòi phun Argon:Nó có thể oxy hóa bề mặt hàn từ mọi góc độ, giúp bề mặt hàn mịn hơn

và đẹp hơn.

Đèn chiếu sáng:Sử dụng đèn chiếu màu xanh lam để làm cho hình ảnh rõ hơn và tạo điều kiện thuận lợi cho việc định vị và

quan sát.

fiber laser welding head

Bảo trì và khắc phục sự cố

Vấn đề kiểm tra và vệ sinh đầu nối cáp quang cần chú ý:

Trước khi sử dụng đầu nối cáp quang của laser, vui lòng kiểm tra trạng thái sạch và mức độ hư hỏng của thấu kính bảo vệ. Sử dụng đầu nối cáp quang bị bụi bẩn hoặc hư hỏng sẽ gây ra hư hỏng nghiêm trọng cho tia laser.

Dotslasr Laser không chịu bất kỳ trách nhiệm nào đối với hư hỏng của tia laser do sử dụng đầu nối sợi không sạch. Nếu đầu nối sợi bị giả mạo một cách riêng tư, sản phẩm sẽ không còn được hưởng quyền bảo hành của Dotslaser.

Vui lòng đeo găng tay không bột hoặc các sản phẩm làm sạch cũi ngón tay trong môi trường hợp vệ sinh. Nếu đầu nối cáp quang bị hỏng do vận hành không đúng hoặc sử dụng quy trình làm sạch hoặc hóa chất không đúng, DOTSLaser sẽ không bảo hành. Khi làm sạch, nồng độ etanol tuyệt đối phải lớn hơn 99,5%.

Hồ sơ công ty

Quảng Châu Dotslaser Co., Ltd. là một doanh nghiệp công nghệ cao chuyên phát triển và sản xuất máy hàn khuôn laser, máy khắc laser, máy cắt laser, máy hàn laser tự động, máy hàn laser sợi quang và các thiết bị khác. Công ty có đội ngũ R&D, sản xuất và bán hàng chuyên nghiệp, Tập hợp các loại công nghệ thiết bị laser thương hiệu khác, thông qua sự đổi mới và cải tiến liên tục, công ty đã trở thành một nhà sản xuất xuất sắc trong ngành công nghiệp laser.

Thiết bị laser DOTSLASER được trải rộng khắp cả nước. Chúng tôi tuân thủ nguyên tắc "chất lượng giành được thị trường, tính toàn vẹn xây dựng thương hiệu", phấn đấu để có được uy tín bằng chất lượng, tồn tại bằng uy tín, lợi ích từ quản lý và phát triển với lợi ích, đồng thời chúng tôi cam kết hơn nữa về phát triển và chất lượng sản phẩm Cải thiện và cải thiện hệ thống dịch vụ... nhằm cung cấp cho khách hàng những dịch vụ hoàn thiện hơn, chất lượng cao hơn.

Chất lượng cao

Sức mạnh nhà máy tích hợp để hỗ trợ tất cả các loại tùy chỉnh máy móc, với đế giấy, đế thủy tinh, dụng cụ phẫu thuật, hàng không vũ trụ.

Thiết bị tiên tiến

Nhà máy của chúng tôi sản xuất máy khắc laser sợi quang chuyên nghiệp, máy khắc laser UV, máy cắt laser và máy hàn laser, v.v.

Đội ngũ chuyên nghiệp

Nhà máy của chúng tôi sở hữu nhân viên bán hàng chuyên nghiệp và nhà thiết kế máy móc, cung cấp dịch vụ tốt nhất cho khách hàng.

Dịch vụ tùy chỉnh

Nguyên lý kinh doanh của chúng tôi là: "Khách hàng là trên hết, Chất lượng là trên hết, Danh tiếng là trên hết". Sự hài lòng của khách hàng là động lực lớn nhất của chúng tôi.

Mẫu

Vận chuyển và đóng gói

Bảo trì hàng ngày

● Sau khi hoàn thành công việc, đảm bảo sàn nhà sạch sẽ. Sau đó vệ sinh máy bao gồm bề mặt máy, vỏ hệ thống quang học, bề mặt màn hình, bàn làm việc, v.v.

● Hãy tắt từng bộ phận và nguồn điện chính khi chúng sạch sẽ.

● Kiểm tra ống kính thường xuyên để phát hiện bụi. Khi đã sạch, hãy dùng bông gòn có nồng độ cồn y tế trên 95% để lau theo chiều kim đồng hồ từ giữa thấu kính. Khi cần di chuyển máy để tránh va đập. Kiểm tra cáp kết nối theo danh sách cáp.

1. Đảm bảo chất lượng và dịch vụ hậu mãi

Thời hạn bảo hành của thiết bị là 12 tháng kể từ khi thiết bị được khách hàng sử dụng, quá trình cài đặt và gỡ lỗi hoàn tất và thiết bị được người yêu cầu chấp nhận. Dotslaser rất coi trọng công tác dịch vụ sau bán hàng của sản phẩm, sau khi sản phẩm được giao đến tay người dùng, công ty lập ngay hồ sơ dịch vụ sau bán hàng của người dùng và thường xuyên theo dõi tình trạng sử dụng sản phẩm của người dùng, giải quyết và giải đáp mọi thắc mắc vấn đề của người dùng, nhận được thông tin thông báo của người dùng về lỗi thiết bị, nhân viên của công ty có thể phản hồi nhanh chóng trong vòng 2 giờ. Nếu hướng dẫn qua điện thoại khó khắc phục sự cố, nhân viên kỹ thuật của công ty chúng tôi có thể đến địa điểm khách hàng trong vòng 24 giờ để hỗ trợ.

2. Cài đặt và gỡ lỗi

Trước khi lắp đặt máy, nhà máy của chúng tôi sẽ cung cấp cho bạn tệp cài đặt cấu trúc cơ bản, cần giao hàng cho bạn sau 2 tuần ở đó, các kỹ sư của Dotslaser sẽ đến địa điểm của bạn và kiểm tra lại máy. Xác nhận tất cả các điều kiện đáp ứng yêu cầu lắp đặt và chạy thử của thiết bị, thiết bị sẽ được vận chuyển kịp thời. Thời gian lắp đặt và vận hành thử thiết bị là khoảng năm ngày làm việc, ba ngày đầu tiên được kết nối với việc sử dụng hệ thống và hệ thống sẽ hoạt động sau dự án dịch vụ. Kỹ sư sẽ đào tạo những người vận hành có trình độ về quy trình bảo trì cơ bản và đặc điểm vận hành chung của thiết bị trong hai ngày tới

3. Hỗ trợ dịch vụ

Nếu có bất kỳ vấn đề nào với bất kỳ bộ phận nào của hệ thống trong thời gian bảo hành, các kỹ sư dịch vụ được đào tạo bài bản của Dotslaser sẵn sàng cung cấp cuộc gọi điện thoại di động hoặc bắt đầu dịch vụ tại chỗ, nếu máy gặp bất kỳ vấn đề gì trong thời gian bảo hành, vui lòng liên hệ trực tiếp với chúng tôi !
