Mô tả sản phẩm

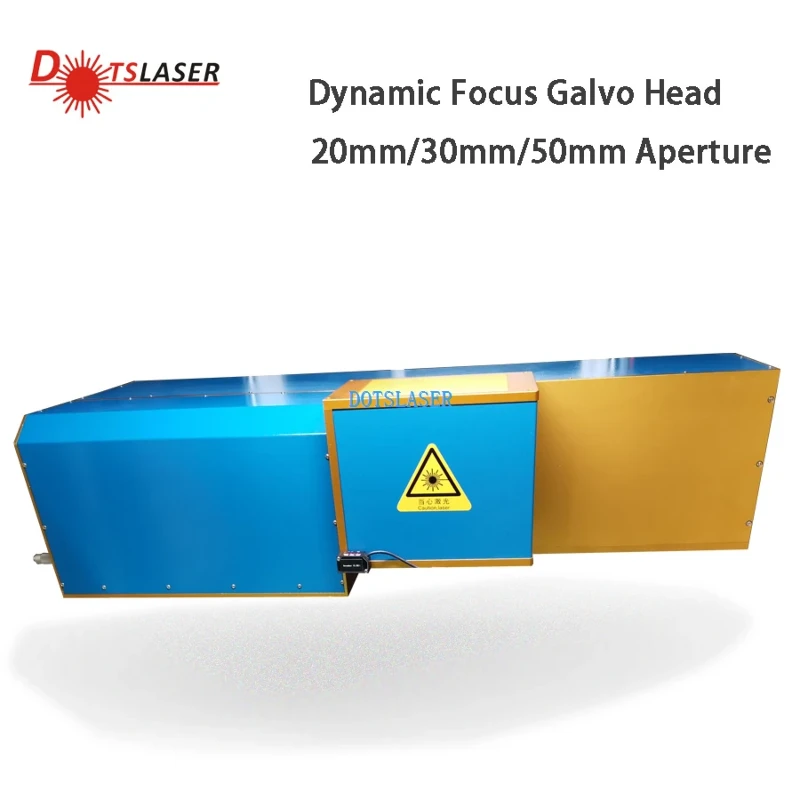

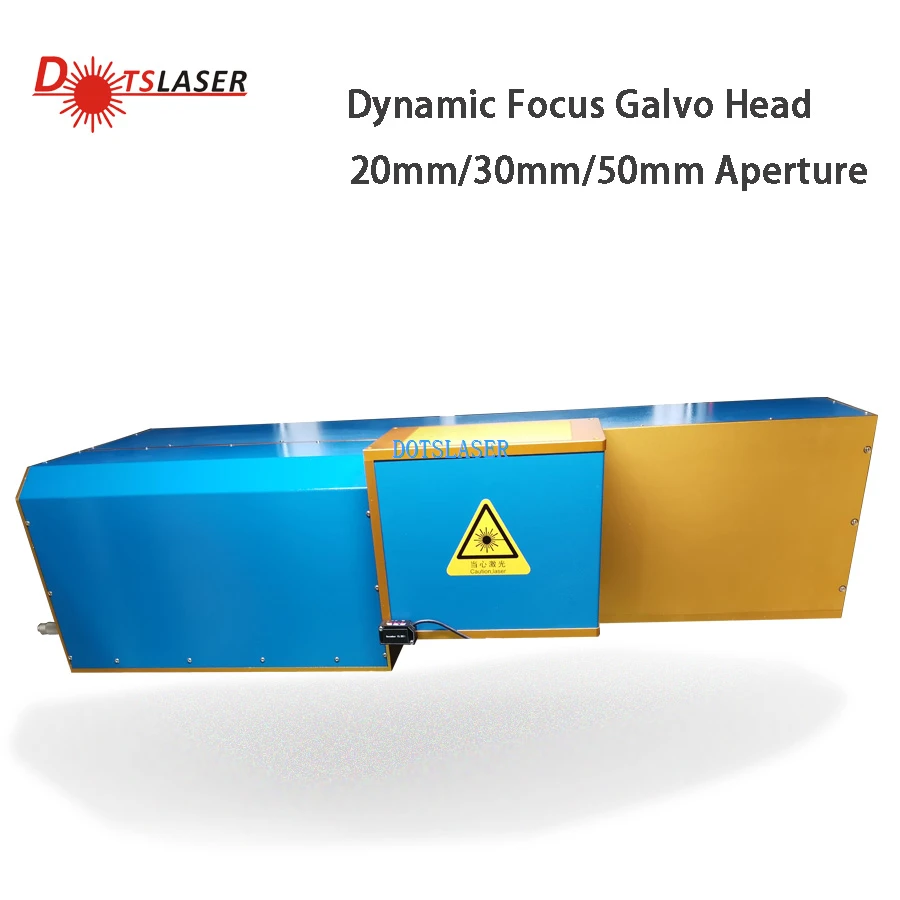

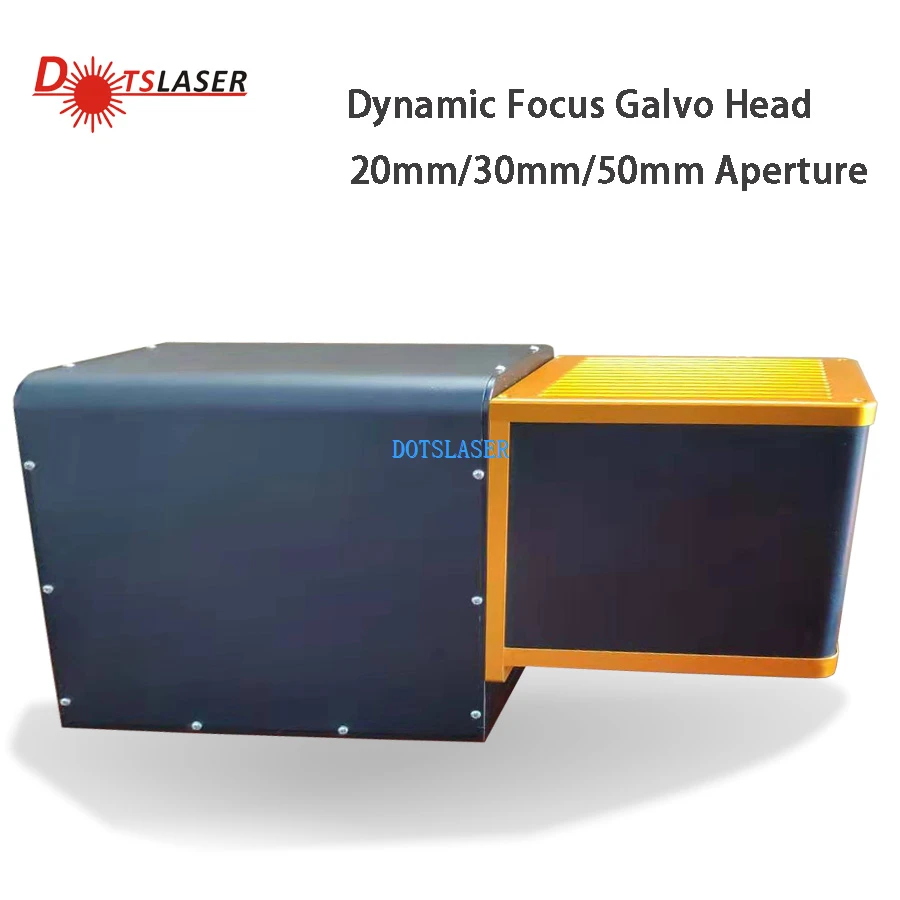

Đầu quét laser Co₂, còn được gọi là máy quét GALVO hoặc máy quét điện kế, là một thành phần chính trong các hệ thống đánh dấu hoặc khắc bằng laser CO₂. Nó chịu trách nhiệm chuyển hướng chính xác chùm tia laser lên vật liệu được khắc bằng gương di chuyển nhanh chóng và chính xác. Các máy quét này được thiết kế đặc biệt để hoạt động với laser Co₂, thường được sử dụng để đánh dấu và khắc các vật liệu như gỗ, acrylic, thủy tinh, giấy, da, và nhiều hơn nữa.
Các đầu quét Laser bao gồm các thành phần chính sau:
Động cơ điện kế
Các động cơ này điều khiển vị trí của gương bằng cách chuyển đổi tín hiệu điện thành chuyển động cơ học. Động cơ điện kế chất lượng cao cho phép chuyển động nhanh và chính xác, dẫn đến tốc độ khắc nhanh hơn và độ chính xác được cải thiện.
Gương
Các gương trong đầu quét chịu trách nhiệm phản xạ và hướng chùm tia laser lên vật liệu. Chúng nên được làm bằng một vật liệu phản chiếu cao đối với các bước sóng Laser CO₂, thường là bằng lớp phủ vàng hoặc điện môi, để duy trì các mức năng lượng liên quan đến laser CO₂.
Ống kính
Ống kính bên trong đầu quét chịu trách nhiệm tập trung chính xác chùm tia laser vào vật liệu, dẫn đến các dấu hoặc khắc chính xác và chính xác. Công nghệ này cho phép chúng ta tạo ra các thiết kế đẹp và phức tạp trên một loạt các vật liệu một cách dễ dàng và chính xác.
Kiểm soát thiết bị điện tử
Các thiết bị điện tử điều khiển tạo điều kiện thuận lợi cho việc giao tiếp giữa các thành phần quan trọng của hệ thống đánh dấu laser như máy quét Galvo, nguồn laser và phần mềm điều khiển.
Đầu quét Laser CO₂ có độ trôi thấp, độ chính xác định vị cao và hoạt động đáng tin cậy và ổn định, với hiệu suất tổng thể tuyệt vời. Nó có thể chứa các ống kính có bước sóng và mức năng lượng khác nhau, và có thể đáp ứng hầu hết các yêu cầu ứng dụng, đảm bảo sự ổn định của hệ thống dài hạn.
Đầu quét laser CO₂ trải qua kiểm tra vật liệu nghiêm ngặt và sử dụng quy trình sản xuất trưởng thành. Hệ thống gương dao động là một hệ thống điều khiển servo có độ chính xác cao và tốc độ cao bao gồm một bảng lái và động cơ dao động tốc độ cao, chủ yếu được sử dụng để đánh dấu laser, khắc nội bộ laser, điều khiển ánh sáng giai đoạn, đấm laser, v.v. Nó tự hào có phạm vi đánh dấu có thể điều chỉnh, thời gian phản hồi nhanh, tốc độ đánh dấu cao và hiệu suất niêm phong tốt của đường dẫn quang. Bài viết nên duy trì một giai điệu tích cực và tránh nội dung tiêu cực.
Thông số sản phẩm
| Loại laser | 10600nm RF đồng2Nguồn laser |
| Lĩnh vực làm việc | 300 × 300mm ~ 1200 × 1200mm |
| Kích thước chùm đầu vào | 2,5 ~ 10 mm |
| Trục x & y phản chiếu kích thước khẩu độ | 20 mm/30 mm/50mm |
| Tốc độ đánh dấu dòng | Nhỏ hơn hoặc bằng 8, 000 mm/s |
| Tốc độ định vị | 1 00, 00mm/s |
| Tốc độ viết | 125 giây |
| Bước thời gian phản hồi (1% quy mô đầy đủ) | 940 chúng tôi |
| Bước thời gian phản hồi (10% quy mô đầy đủ) | 1500 chúng tôi |
| Theo dõi thời gian lỗi | Nhỏ hơn hoặc bằng 440us |
| Lỗi & Độ chính xác | Độ tuyến tính 99,9% |
| Độ lặp lại (RMS) | 8μrad |
| Có lỗi | 5Mrad |
| Số không bù | 5Mrad |
| Trôi dạt dài hạn trong 8 giờ | ＜ 0. 5Mrad |
| Quy mô trôi dạt | 40ppm/ độ |
| Không trôi dạt | 15μrad/ độ |
| Chi tiết đóng gói | Xuất khẩu vỏ bằng gỗ hoặc theo yêu cầu của bạn |
| Bảo hành | 1 năm |
| Dịch vụ sau bán hàng được cung cấp | Hỗ trợ trực tuyến |
|
Năng lượng và tín hiệu
|
|
| Điện áp đầu vào | ± 24VDC |
| Xếp hạng hiện tại | 4A |
| Tín hiệu giao diện | |
| Điện tử | XY 2-100 |
| Góc quét máy | ± 12,5 độ |
Khi chọn đầu quét laser CO₂, hãy xem xét các yếu tố như tốc độ quét, độ chính xác và kích thước khẩu độ dựa trên các yêu cầu cụ thể của dự án của bạn. Ngoài ra, khả năng tương thích với hệ thống laser và phần mềm điều khiển của bạn là điều cần thiết cho hoạt động trơn tru. Cuối cùng, việc chọn một thương hiệu có uy tín có thể đảm bảo chất lượng, độ tin cậy và tuổi thọ cho hệ thống đánh dấu hoặc khắc bằng laser của bạn.
Đầu quét laser Đây là một phụ kiện thành phần quan trọng của máy đánh dấu laser, có đặc điểm hiệu quả cao của ánh xạ, độ chính xác đồ họa tốt và không biến dạng, giúp cải thiện đáng kể chất lượng và tốc độ đánh dấu laser. Nó đạt được một mức độ mới của tốc độ quét và độ chính xác định vị lặp lại. Chúng tôi chính xác tối ưu hóa và ủy thác tất cả các thành phần quang học để đảm bảo chất lượng tập trung tốt nhất và các tham số quy trình ổn định.
1. Đảm bảo chất lượng và dịch vụ sau bán hàng
Thời gian bảo hành của thiết bị sẽ là 12 tháng kể từ khi thiết bị được sử dụng bởi khách hàng, việc cài đặt và gỡ lỗi được hoàn thành và thiết bị được người quản lý chấp nhận. DotsLaser gắn rất tầm quan trọng của công việc dịch vụ sau bán hàng của sản phẩm, một khi sản phẩm được gửi cho người dùng, công ty đã thiết lập tệp dịch vụ sau bán hàng của người dùng và thường xuyên theo dõi trạng thái sử dụng sản phẩm của người dùng, giải quyết và trả lời tất cả Các vấn đề của người dùng, đã nhận được thông tin thông báo của người dùng về lỗi thiết bị, công nhân của công ty có thể phản hồi nhanh trong vòng 2 giờ. Nếu hướng dẫn điện thoại khó khắc phục sự cố, nhân viên kỹ thuật của công ty chúng tôi có thể đến trang web khách hàng trong vòng 24 giờ để cung cấp hỗ trợ.
2. Cài đặt và gỡ lỗi
Trước khi cài đặt máy, nhà máy của chúng tôi sẽ cung cấp cho bạn một tệp cài đặt cấu trúc cơ bản, giao hàng tốt 2 tuần cho bạn ở đó, các kỹ sư của Dotslaser sẽ đến trang web của bạn và kiểm tra lại máy. Kết hợp tất cả các điều kiện đáp ứng các yêu cầu lắp đặt và vận hành của thiết bị, thiết bị sẽ vận chuyển kịp thời. Thời gian lắp đặt và vận hành của thiết bị là khoảng năm ngày làm việc, ba ngày đầu tiên được kết nối với việc sử dụng hệ thống và hệ thống đang hoạt động sau dự án dịch vụ. Kỹ sư sẽ đào tạo các nhà khai thác đủ điều kiện về các quy trình bảo trì cơ bản và đặc điểm vận hành chung của thiết bị trong hai ngày tới
3. Hỗ trợ dịch vụ
Nếu có bất kỳ vấn đề nào với bất kỳ phần nào của hệ thống trong thời gian bảo hành, các kỹ sư dịch vụ được đào tạo tốt Dotslaser đã sẵn sàng cung cấp dịch vụ điện thoại di động hoặc bắt đầu dịch vụ tại chỗ, nếu máy có bất kỳ vấn đề nào trong thời gian bảo hành, vui lòng liên hệ trực tiếp với chúng tôi !!
